8 Parça Binek Araç Kablo Seti | OBD2 Dönüştürücü Soketleri
8 Parça Binek Araç OBD2 Kablo Seti, eski nesil ve marka özel diagnostik soketlere sahip araçları standart OBD2 girişli arıza tespit cihazlarına bağlamak için hazırlanmış kapsamlı bir adaptör setidir.
- 8 parçalık çoklu binek araç diagnostik kablo seti
- PSA, Audi, Mercedes-Benz, BMW, Opel ve Fiat desteği
- Standart OBD2 cihazlara fiziksel bağlantı dönüşümü
- Eski tip marka özel soketlerle kullanım imkânı
- 12V aküden besleme için ayrı güç kablosu
- Servis ve profesyonel diagnostik kullanımına uygun
2.500,00₺
Stokta var
Stokta var
You’re now subscribed to price tracking for this product. We’ll notify you if the price drops.
 Vasıta Türü | Binek Araca Uygun |
|---|---|
 Kablo Uzunluğu | 20 CM |
Eski Tip Marka Özel Soketleri Standart OBD2 Cihazlara Bağlayın
8 Parça Binek Araç OBD2 Kablo Seti, özellikle standart 16 pin OBD2 soket yapısının yaygınlaşmasından önce kullanılan marka özel diagnostik bağlantılara sahip araçlar için hazırlanmış çoklu adaptör çözümüdür.
8 Parça Kablo Seti Ne İşe Yarar?
Günümüzde birçok araç standart 16 pin OBD2 soket kullanırken, eski nesil binek araçlarda üreticiye özgü farklı pin sayılarında diagnostik bağlantılar bulunabilir. Bu araçlara standart OBD2 girişli arıza tespit cihazı doğrudan bağlanamaz.
8 parçalık dönüştürücü set, marka özel soketleri uygun bağlantı kabloları üzerinden standart diagnostik cihazlara adapte etmeye yardımcı olur. Böylece araç tesisatında kesme, lehimleme veya kalıcı değişiklik yapılmadan bağlantı kurulabilir.
- Eski tip marka özel diagnostik soketleri OBD2 cihazlara adapte eder.
- Tek set içerisinde birden fazla Avrupa araç markasına yönelik kablo sunar.
- Servislerde farklı araçlarla çalışırken adaptör değiştirme kolaylığı sağlar.
- Orijinal araç tesisatında kesme veya ek yapma ihtiyacını azaltır.
- 12V harici güç gerektiren bağlantılar için ayrı güç kablosu içerir.
- Profesyonel arıza tespit cihazlarıyla kullanılabilir.

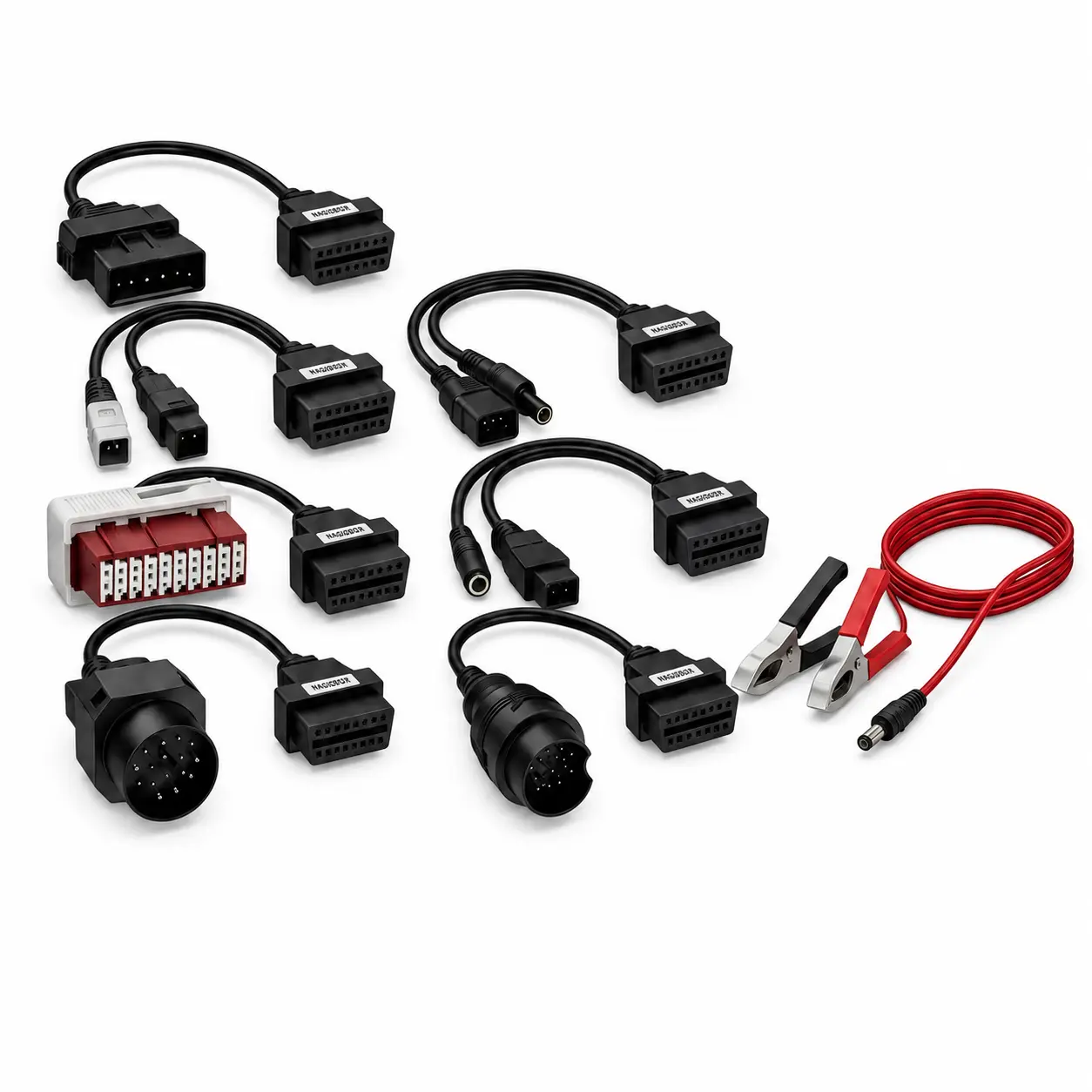

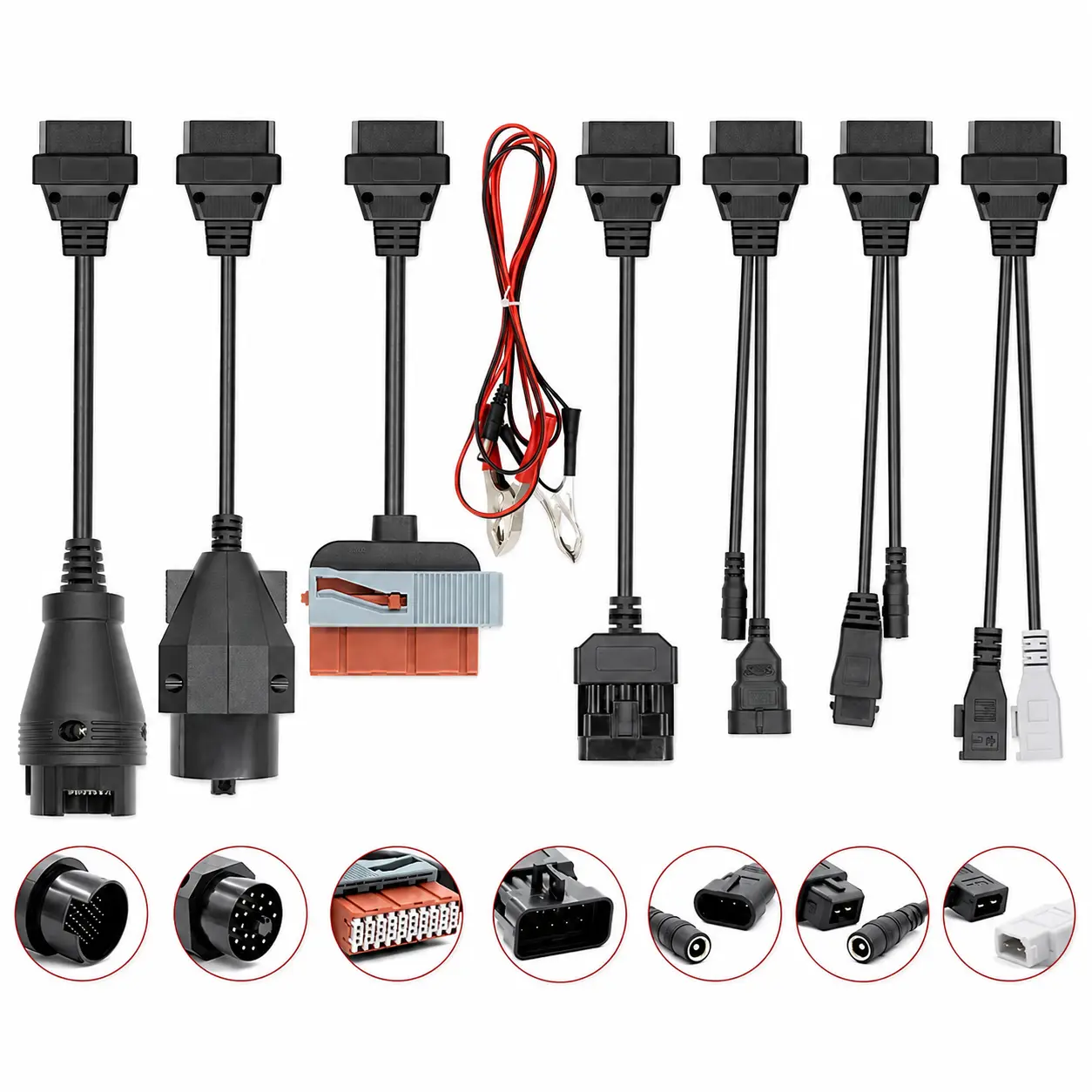

Set İçerisindeki 8 Bağlantı Kablosu
Set, farklı üretici ve diagnostik soket tiplerine yönelik sekiz ayrı bağlantı parçasından oluşur:
- PSA 30P Kablo: Uygun eski nesil Peugeot ve Citroën araçlardaki 30 pin diagnostik bağlantılar için.
- PSA 3 Pin V2 Kablosu: Uygun PSA grubu araçlarda kullanılan 3 pin diagnostik bağlantılar için.
- Audi 2P+2P Kablo: Uygun eski nesil Audi ve VAG grubu araçlardaki 2+2 pin diagnostik bağlantı için.
- Mercedes-Benz 38P Kablo: Uygun Mercedes-Benz araçlarda kullanılan yuvarlak 38 pin diagnostik soket için.
- BMW 20P Kablo: Uygun eski nesil BMW araçlardaki yuvarlak 20 pin motor bölmesi diagnostik bağlantısı için.
- Opel 10P Kablo: Uygun eski nesil Opel araçlarda kullanılan 10 pin diagnostik bağlantı için.
- Fiat 3P Kablosu: Uygun Fiat ve ilgili İtalyan araç gruplarındaki 3 pin diagnostik soketler için.
- Güç Kablosu: Gerektiğinde 12V araç aküsünden diagnostik adaptöre harici besleme sağlamak için.

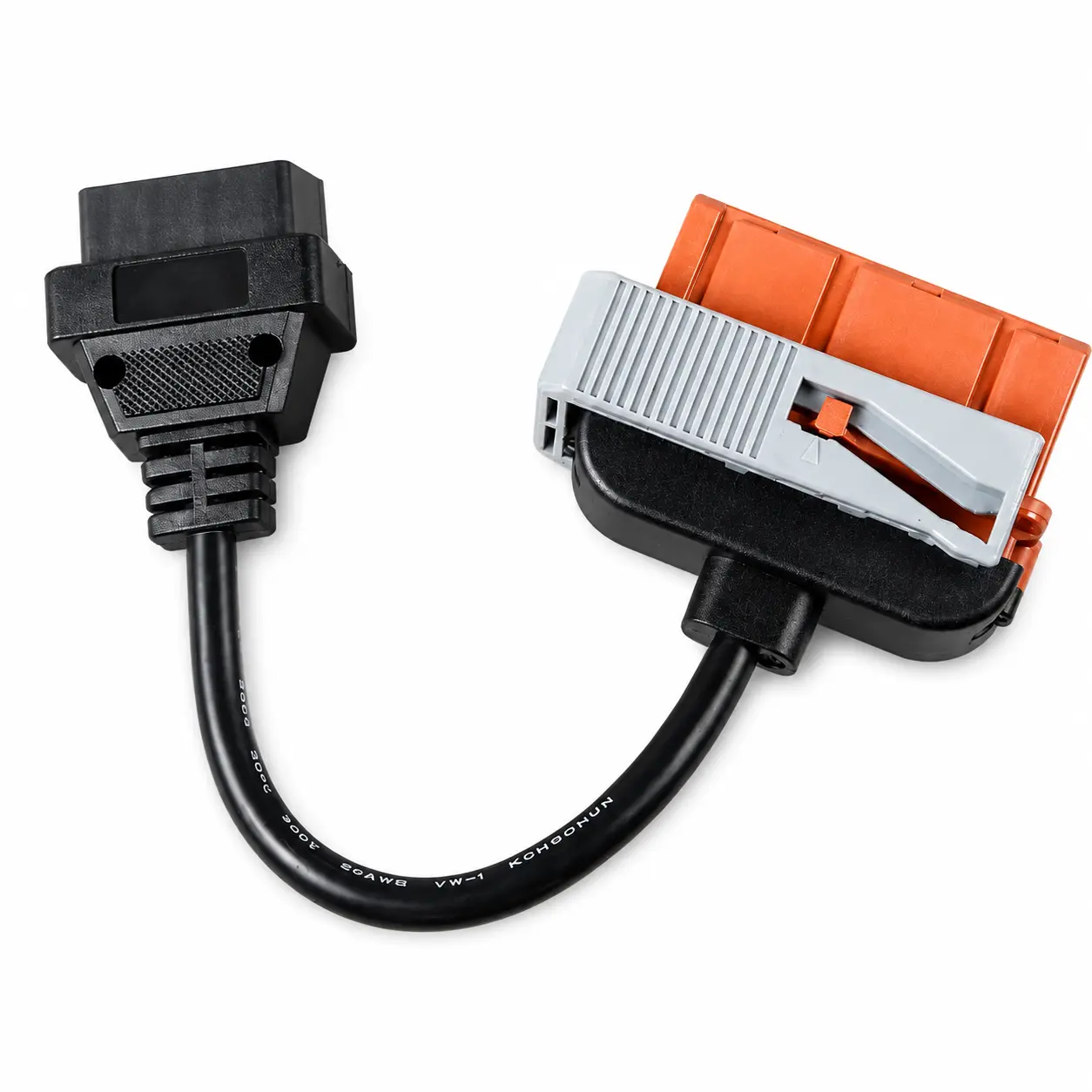

PSA 30 Pin Bağlantı Kablosu
PSA 30P kablo, uygun eski nesil Peugeot ve Citroën araçlarda kullanılan 30 pinli marka özel diagnostik soketin standart diagnostik cihaza bağlanmasına yardımcı olur.
PSA grubu araçlarda soket tipi üretim yılına ve modele göre değişebileceğinden yalnızca marka adına göre adaptör seçilmemelidir. Araç üzerindeki fiziksel bağlantı mutlaka kontrol edilmelidir.
PSA 3 Pin V2 Bağlantı Kablosu
PSA-3 Pin V2 kablosu, uygun Peugeot ve Citroën sistemlerinde kullanılan 3 pin diagnostik bağlantıyı standart OBD2 cihaz tarafına adapte etmek için kullanılır.
3 pin bağlantı bulunması tek başına uyumluluk anlamına gelmez. Soket formu, pin dizilimi ve kullanılan diagnostik protokolün cihaz tarafından desteklenmesi gerekir.

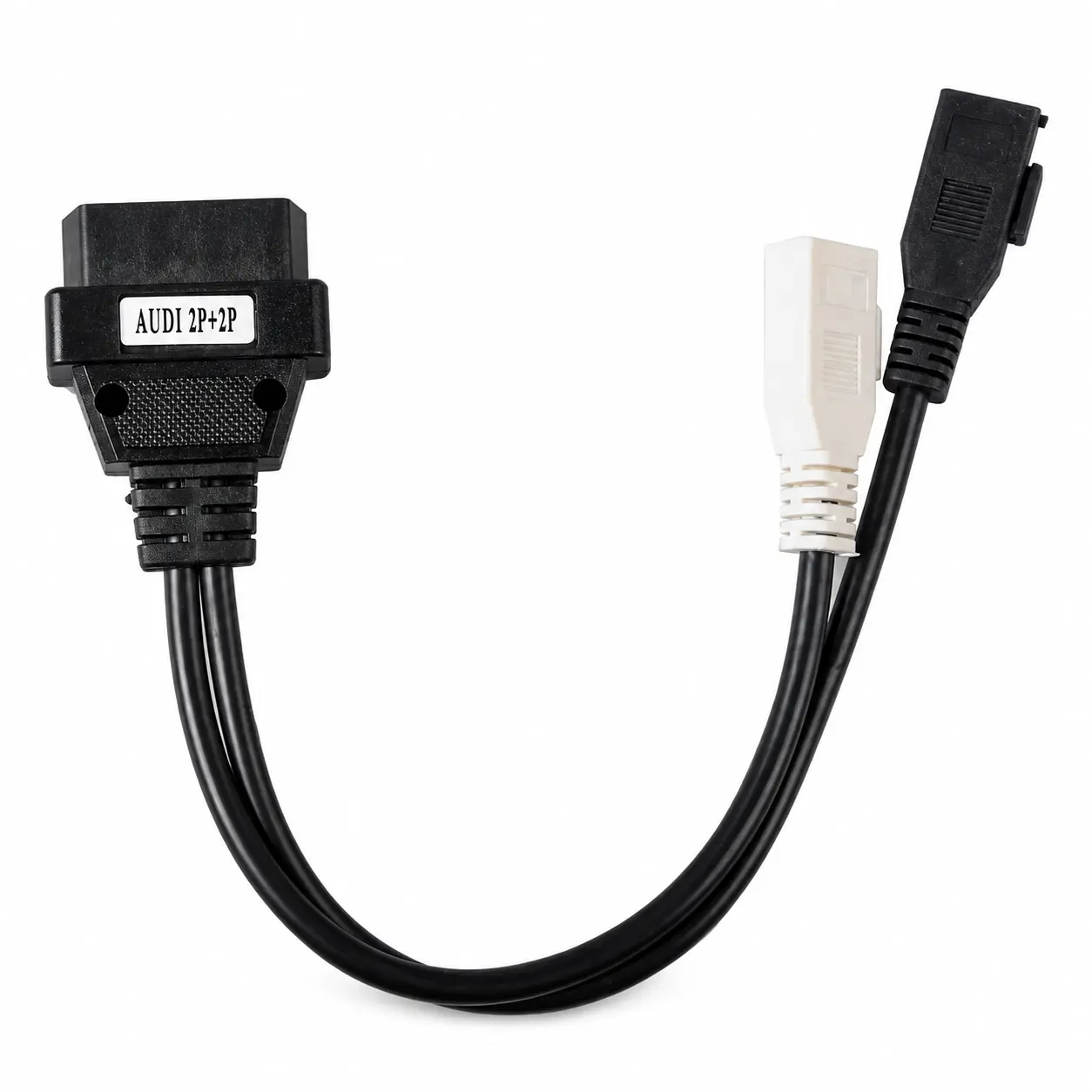

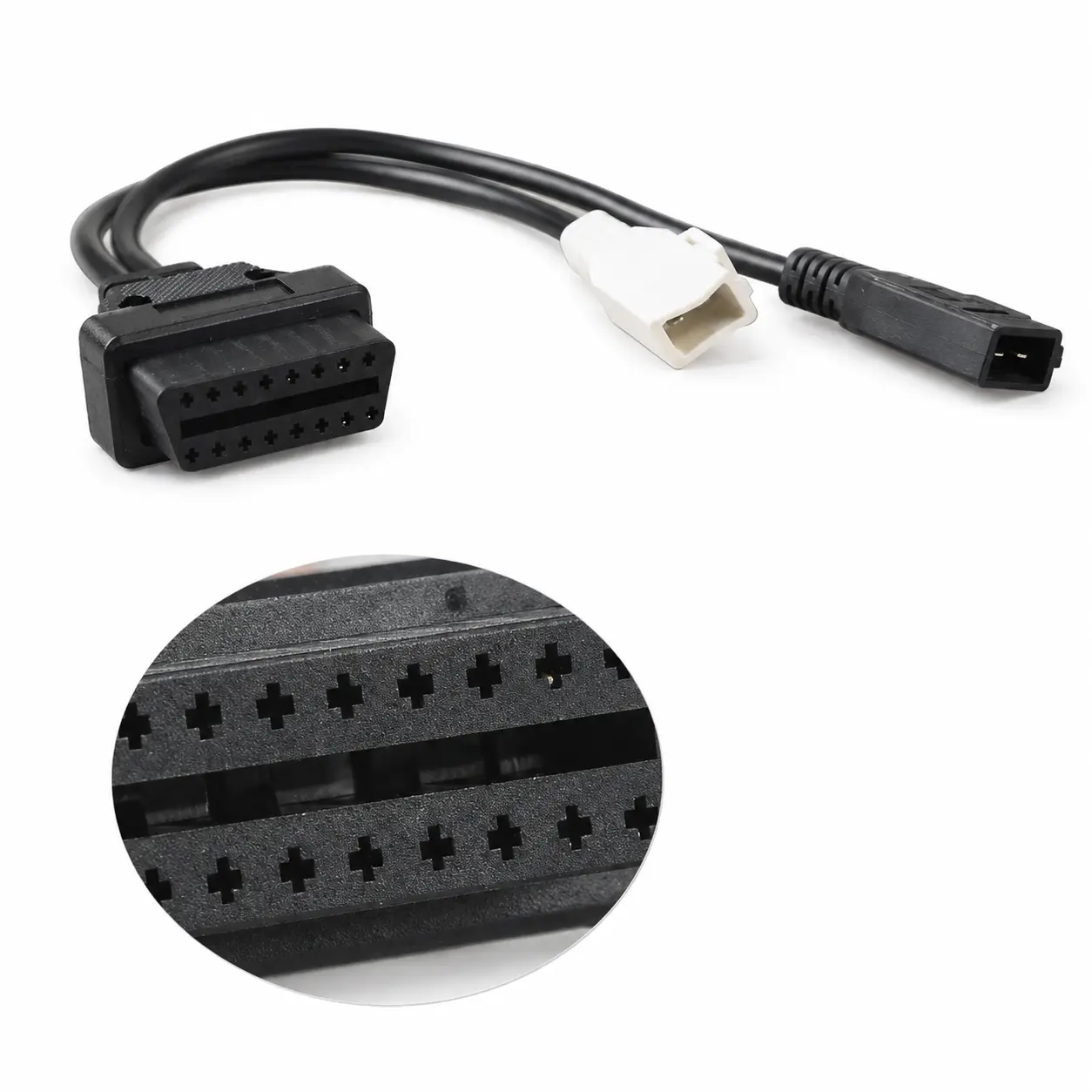

Audi 2+2 Pin Bağlantı Kablosu
Audi 2P+2P kablo, standart OBD2 soketin yaygınlaşmasından önce kullanılan iki ayrı 2 pinli diagnostik bağlantıya sahip uygun Audi ve VAG grubu araçlarda fiziksel adaptasyon sağlar.
Bu bağlantı tipi özellikle eski nesil diagnostik sistemlerde görülebilir. Araç modeli ve üretim yılına göre farklı soket yapıları bulunabileceği için fiziksel kontrol yapılmalıdır.
Mercedes-Benz 38 Pin Bağlantı Kablosu
Mercedes-Benz 38P kablo, uygun eski nesil Mercedes-Benz araçlarda kullanılan yuvarlak 38 pin diagnostik bağlantıyı standart OBD2 girişli profesyonel cihazlara adapte etmek için kullanılır.
38 pin soket üzerinden erişilebilecek kontrol üniteleri kullanılan arıza tespit cihazının marka ve model desteğine göre değişir. Adaptör tek başına tüm modüllere erişim sağlamaz.
BMW 20 Pin Bağlantı Kablosu
BMW 20P kablo, uygun eski nesil BMW modellerinde motor bölmesinde bulunan yuvarlak 20 pin diagnostik soketi standart OBD2 giriş kullanan arıza tespit cihazına bağlamak amacıyla kullanılır.
Bazı araçlarda kabin içinde 16 pin OBD soketi bulunsa dahi belirli eski sistemlere erişim için motor bölmesindeki 20 pin soket gerekebilir. Fonksiyon kapsamı araç ve diagnostik cihaz desteğine göre değişir.
Opel 10 Pin Bağlantı Kablosu
Opel 10P kablo, uygun eski nesil Opel araçlarda kullanılan 10 pin marka özel diagnostik bağlantıyı standart OBD2 cihaz bağlantısına dönüştürmeye yardımcı olur.
Opel araçlarda diagnostik sistem yapısı üretim yılına göre değişebileceğinden araç üzerindeki soketin 10 pin formatında olduğu sipariş öncesinde doğrulanmalıdır.
Fiat 3 Pin Bağlantı Kablosu
Fiat 3P kablo, uygun eski nesil Fiat araçlarda ve benzer 3 pin diagnostik bağlantı kullanan bazı İtalyan araç sistemlerinde cihaz ile araç arasında fiziksel bağlantı kurulmasına yardımcı olur.
3 pin soket kullanılan farklı araçlarda pin görevleri aynı olmayabileceğinden yalnızca pin sayısına bakılarak farklı marka adaptörleri birbirinin yerine kullanılmamalıdır.
12V Akü Güç Kablosu
Set içerisindeki güç kablosu, diagnostik soketin cihazı doğrudan beslemediği veya harici besleme gerektiren bağlantı senaryolarında araç aküsünden 12V güç almak için kullanılır.
Bağlantı yapılırken pozitif ve negatif kutuplar doğru belirlenmeli, ters polariteye karşı dikkatli olunmalıdır. Akü bağlantısı yalnızca ilgili adaptörün kullanım senaryosu harici besleme gerektiriyorsa yapılmalıdır.
Hangi Araç Gruplarında Kullanılır?
Kablo seti, uygun marka özel diagnostik sokete sahip eski nesil binek araçlarda kullanılmak üzere hazırlanmıştır. Genel kullanım alanı aşağıdaki araç gruplarını kapsar:
- Eski nesil Peugeot ve Citroën araçların uygun versiyonları
- Eski nesil Audi ve bazı VAG grubu araçların uygun versiyonları
- 38 pin diagnostik sokete sahip uygun Mercedes-Benz modelleri
- 20 pin motor bölmesi soketine sahip uygun BMW modelleri
- 10 pin diagnostik bağlantı kullanan uygun Opel araçlar
- 3 pin diagnostik sokete sahip uygun Fiat modelleri
Araç markası, model adı veya üretim yılı tek başına kesin uyumluluk sağlamaz. Araç üzerindeki gerçek diagnostik soketin pin sayısı, dış formu ve bağlantı yapısı adaptörle karşılaştırılmalıdır.
Eski Nesil Araçlarda Neden Adaptör Gerekir?
Standart 16 pin OBD2 bağlantısı yaygınlaşmadan önce otomobil üreticileri kendi diagnostik soketlerini ve iletişim yöntemlerini kullanıyordu. Bu nedenle eski araçlarda marka özel bağlantılar sıkça görülür.
Dönüştürücü kablo fiziksel soket farkını ortadan kaldırır ancak eski aracın kullandığı protokolü değiştirmez. Kullanılan arıza tespit cihazının ilgili eski sistemle haberleşebilmesi gerekir.
Profesyonel Arıza Tespit Cihazlarıyla Kullanım
Set, standart OBD2 giriş kullanan ve eski nesil marka özel diagnostik sistemleri destekleyen profesyonel arıza tespit cihazlarıyla bağlantı adaptörü olarak kullanılabilir.
Bir cihazın 16 pin OBD2 girişe sahip olması, PSA 30 pin, BMW 20 pin veya Mercedes-Benz 38 pin gibi eski sistemleri yazılımsal olarak desteklediği anlamına gelmez.
ELM327 ile Kullanım Hakkında
Bazı bağlantı ve protokol senaryolarında uygun ELM327 cihazlarıyla temel iletişim kurulabilir. Bununla birlikte ELM327 cihazları bütün marka özel eski nesil protokolleri desteklemez.
Özellikle çoklu kontrol ünitesi erişimi, marka özel hata kodları ve servis işlemleri için ilgili aracı destekleyen profesyonel diagnostik cihaz gerekebilir.
Teknik Özellikler
| Ürün türü | 8 parçalık binek araç diagnostik bağlantı kablo seti |
|---|---|
| Toplam parça sayısı | 8 adet |
| PSA bağlantıları | 30 pin ve 3 pin V2 |
| Audi bağlantısı | 2+2 pin |
| Mercedes-Benz bağlantısı | 38 pin |
| BMW bağlantısı | 20 pin |
| Opel bağlantısı | 10 pin |
| Fiat bağlantısı | 3 pin |
| Harici besleme | 12V araç aküsünden güç almak için ayrı kablo |
| Cihaz tarafı | Standart OBD2 giriş kullanan uyumlu diagnostik cihazlar |
| Kullanım amacı | Marka özel eski tip diagnostik soketleri arıza tespit cihazına bağlamak |
| Elektronik teşhis fonksiyonları | Kullanılan cihazın, yazılımın ve aracın desteğine bağlıdır |
| Yazılım veya lisans | Ürüne dahil değildir |
Uygun Diagnostik Cihazla Yapılabilecek İşlemler
Set içerisindeki kablolar yalnızca araç ile diagnostik cihaz arasındaki fiziksel ve gerekli elektriksel bağlantıyı sağlar. Aşağıdaki işlemler, bağlanan cihazın ilgili aracı desteklemesi halinde gerçekleştirilebilir:
- Desteklenen kontrol ünitelerine bağlantı kurma
- Arıza kodlarını okuma
- Arıza giderildikten sonra hata kodlarını silme
- Motor ve sensör canlı verilerini görüntüleme
- Desteklenen ABS, şanzıman veya gövde sistemlerine erişme
- Servis ve bakım fonksiyonlarını kullanma
- Desteklenen komponent ve aktüatör testlerini uygulama
- Uygun cihazlarda adaptasyon veya öğrenme işlemlerine erişme
- Diagnostik verileri kayıt altına alma
Fonksiyonların tamamı her araçta kullanılamaz. İşlem kapsamı marka, model, üretim yılı, ECU yapısı, diagnostik cihaz ve yazılım sürümüne göre değişebilir.
Motor Arıza Kodu Okuma ve Silme
Uygun arıza tespit cihazıyla desteklenen motor kontrol ünitesindeki hata kodları görüntülenebilir. Kodlar arızanın ilgili olduğu sistem veya devre hakkında teknik ön bilgi sağlar.
Hata kodunun silinmesi arızanın giderildiği anlamına gelmez. Problem devam ediyorsa kod yeniden oluşabilir.
ABS, Airbag ve Diğer Sistemlere Erişim
Bazı profesyonel diagnostik cihazlar, uygun adaptör bağlantısı üzerinden desteklenen araçlarda ABS, Airbag/SRS, şanzıman ve gövde kontrol ünitelerine erişebilir.
Bu kapsam kablo setinin değil, kullanılan cihazın araç desteğine bağlıdır. Özellikle Airbag/SRS sisteminde yalnızca hata kodunun silinmesi onarım anlamına gelmez; sistemdeki fiziksel veya elektronik arıza giderilmelidir.
Canlı Veri ve Parametre Kontrolü
Diagnostik cihaz destekliyorsa motor devri, sıcaklık, sensör değerleri, voltaj ve farklı ECU parametreleri çalışma sırasında görüntülenebilir.
Eski nesil kontrol ünitelerinde sunulan canlı veri miktarı modern araçlara göre daha sınırlı olabilir.
Servis, Adaptasyon ve Özel Fonksiyonlar
Servis sıfırlama, komponent testi, adaptasyon veya öğrenme işlemleri bağlantı kablosunun kendi özelliği değildir. İlgili fonksiyonun kullanılabilmesi için arıza tespit cihazının araç ve kontrol ünitesini desteklemesi gerekir.
Adaptasyon veya kodlama yapılacaksa mevcut değerler kaydedilmeli ve mümkünse yedek alınmalıdır. İşlevi bilinmeyen kontrol ünitelerinde rastgele parametre değişikliği yapılmamalıdır.
Adaptör Nasıl Seçilir ve Bağlantı Nasıl Yapılır?
- Aracın kontağını kapatın.
- Diagnostik soketin konumunu araç servis dokümanına göre belirleyin.
- Soketin pin sayısı ve fiziksel formunu kontrol edin.
- Set içerisinden doğru marka ve soket tipine ait adaptörü seçin.
- Adaptörü araç soketine zorlamadan bağlayın.
- Gerekliyse 12V güç kablosunu doğru polariteyle araç aküsüne bağlayın.
- Adaptörün cihaz tarafını uyumlu arıza tespit cihazına takın.
- Diagnostik cihazın kullanım talimatına göre kontağı açın.
- Yazılımda doğru marka, model, üretim yılı ve kontrol ünitesini seçin.
- İşlem tamamlandığında önce kontağı kapatın, ardından bağlantıları çıkarın.
12V Güç Kablosu Kullanırken Dikkat
Güç kablosu doğrudan araç aküsünden besleme aldığı için bağlantı yapılmadan önce pozitif ve negatif kutuplar kesin olarak doğrulanmalıdır.
Ters polarite, kısa devre veya yanlış bağlantı diagnostik cihaza, adaptöre veya araç elektroniğine zarar verebilir. Harici güç yalnızca ilgili bağlantının buna ihtiyaç duyduğu durumlarda kullanılmalıdır.
Sipariş Öncesi Soket Kontrolü
Marka özel eski tip diagnostik soketlerde yalnızca araç markasına bakılarak adaptör seçilmemelidir. Aynı marka içerisinde farklı yıllarda farklı bağlantı tipleri kullanılabilir.
Pin sayısı, soket formu, kilit yapısı ve mümkünse araç servis dokümanındaki diagnostik bağlantı bilgisi kontrol edilmelidir.
Diğer Diagnostik Bağlantı Kabloları
Otomobil, ticari araç ve farklı diagnostik sistemler için hazırlanan adaptör seçeneklerini incelemek üzere OBD2 bağlantı ve dönüştürücü kabloları kategorisine göz atabilirsiniz.
Doğru adaptör seçiminde araç markasının yanında soket tipi, pin dizilimi ve kullanılacak diagnostik cihazın araç desteği birlikte değerlendirilmelidir.
Önemli Kullanım ve Uyumluluk Notu
Bu setteki ürünler arıza tespit cihazı değil, pasif bağlantı adaptörleridir. Kablolar yalnızca marka özel araç soketi ile diagnostik cihaz arasında fiziksel ve gerekli elektriksel bağlantının kurulmasına yardımcı olur.
Adaptör kullanılması, arıza tespit cihazına yeni marka, protokol veya fonksiyon desteği kazandırmaz. İletişim kurulabilmesi için kullanılan cihazın ve yazılımın ilgili araçtaki eski nesil diagnostik sistemi desteklemesi gerekir.
Yanlış adaptör zorla takılmamalı ve pin yapısı doğrulanmadan bağlantı yapılmamalıdır. Özellikle 12V harici besleme kablosunda polarite kontrolü yapılmadan akü bağlantısı gerçekleştirilmemelidir.
Arıza kodunun silinmesi ilgili mekanik veya elektronik problemin onarıldığı anlamına gelmez. ABS ve Airbag/SRS gibi güvenlik sistemlerinde yalnızca hata silmek onarım olarak değerlendirilmemelidir.
Kodlama, adaptasyon veya parametre değişikliği yapılacaksa mevcut değerler önceden kaydedilmeli ve mümkünse yedek alınmalıdır. Bilinmeyen kontrol ünitelerinde rastgele işlem yapılmamalıdır.
Diagnostik yazılım, lisans, çevrim içi hesap, üretici sunucu erişimi, abonelik ve kullanıcı yetkisi ürüne dahil değildir.

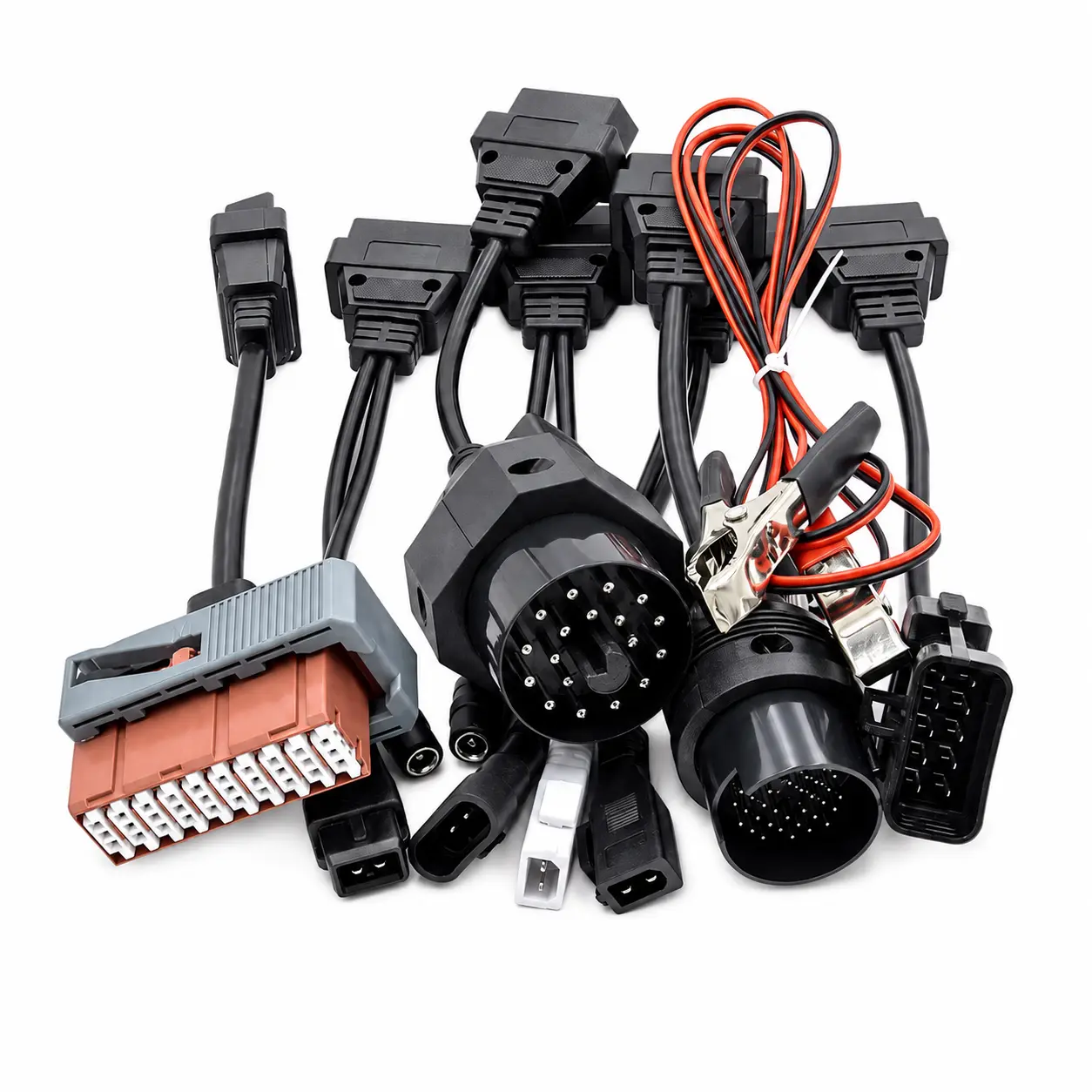

Paket İçeriği
- 1 adet PSA 30P bağlantı kablosu
- 1 adet PSA 3 Pin V2 bağlantı kablosu
- 1 adet Audi 2P+2P bağlantı kablosu
- 1 adet Mercedes-Benz 38P bağlantı kablosu
- 1 adet BMW 20P bağlantı kablosu
- 1 adet Opel 10P bağlantı kablosu
- 1 adet Fiat 3P bağlantı kablosu
- 1 adet 12V aküden harici besleme için güç kablosu
Arıza tespit cihazı, bilgisayar, diagnostik yazılım, lisans ve araç ürüne dahil değildir.
Kimler İçin Uygundur?
- Eski nesil Avrupa araçlarla çalışan özel servisler
- Oto elektrik ve elektronik teknisyenleri
- Profesyonel arıza tespit cihazı kullanan işletmeler
- Farklı marka araçlar için diagnostik adaptör seti oluşturmak isteyenler
- PSA, Audi, Mercedes-Benz, BMW, Opel ve Fiat araçlarla çalışan servisler
- Eski tip diagnostik soketleri standart cihazlara bağlamak isteyen kullanıcılar
- Mobil oto diagnostik ve arıza tespit hizmeti veren teknisyenler
Sıkça Sorulan Sorular
Set içerisinde hangi kablolar bulunur?
Set içerisinde PSA 30P, PSA 3 Pin V2, Audi 2+2 Pin, Mercedes-Benz 38 Pin, BMW 20 Pin, Opel 10 Pin, Fiat 3 Pin bağlantı kabloları ve 12V aküden harici besleme almak için güç kablosu bulunur.
Bu set bütün eski model araçlarla uyumlu mudur?
Hayır. Kablolar yalnızca fiziksel soketi ve pin yapısı uyumlu araçlarda kullanılabilir. Araç markası, model yılı ve diagnostik soket tipi sipariş öncesinde kontrol edilmelidir.
Kablolar tek başına arıza tespiti yapar mı?
Hayır. Set yalnızca araç ile arıza tespit cihazı arasında bağlantı sağlar. Teşhis işlemleri için ilgili araç sistemini destekleyen diagnostik cihaz ve yazılım gerekir.
12V güç kablosu ne için kullanılır?
Bazı eski tip diagnostik soketlerde arıza tespit cihazına yeterli güç beslemesi ulaşmayabilir. Güç kablosu, gerekli bağlantı senaryosunda 12V araç aküsünden harici besleme sağlamak için kullanılır.
BMW 20 Pin kablo hangi amaçla kullanılır?
Uygun eski nesil BMW araçlarda motor bölmesinde bulunan yuvarlak 20 pin diagnostik soketi standart OBD2 girişli arıza tespit cihazına bağlamak için kullanılır.
Mercedes-Benz 38 Pin kablo bütün Mercedes araçlarda kullanılır mı?
Hayır. Kablo yalnızca uygun 38 pin diagnostik sokete sahip Mercedes-Benz araçlarda kullanılabilir. Yeni nesil standart 16 pin OBD2 soketli araçlarda bu adaptöre ihtiyaç olmayabilir.
ELM327 cihazıyla kullanılabilir mi?
Bazı araç ve protokol kombinasyonlarında kullanılabilir; ancak ELM327 bütün eski marka özel diagnostik protokollerini desteklemez. Kullanılan cihazın ilgili araçla uyumluluğu ayrıca kontrol edilmelidir.
Kablo setiyle ABS ve Airbag sistemine bağlanabilir miyim?
Bu tamamen kullanılan arıza tespit cihazının araç ve kontrol ünitesi desteğine bağlıdır. Kablo yalnızca bağlantı sağlar; ABS veya Airbag/SRS desteğini kendisi oluşturmaz.
