Universal Motosiklet Bağlantı Kablosu | OBD2 Dönüştürücü Soketi
Universal Motosiklet OBD2 Dönüştürücü Kablo, motosikletin diagnostik hatlarını standart 16 pin OBD2 sokete aktarmak için kullanılan açık uçlu bağlantı adaptörüdür. CAN-BUS, K-Line, +12V ve şase hatları doğru pinlere bağlandığında uyumlu ELM327 veya profesyonel motosiklet arıza tespit cihazlarıyla iletişim kurulmasına yardımcı olur. Marka özel hazır soket değildir; bağlantı şeması kontrol edilerek uygulanmalıdır.
- Açık uçlu universal motosiklet diagnostik bağlantısı
- Standart 16 pin OBD2 cihaz soketi
- CAN High, CAN Low ve K-Line hat desteği
- +12V güç ve şase bağlantı uçları
- ELM327 ve profesyonel cihazlarla kullanım seçeneği
- Esnek, yalıtkan ve enjeksiyon kalıplı yapı
1.599,90₺
Stokta var
Stokta var
You’re now subscribed to price tracking for this product. We’ll notify you if the price drops.
 Vasıta Türü | Motosiklet |
|---|---|
 Kablo Uzunluğu | 20 CM |
Motosiklet Diagnostik Hatlarını Standart OBD2 Sokete Aktarın
Universal Motosiklet OBD2 Dönüştürücü Kablo, motosiklet üzerindeki diagnostik haberleşme ve güç hatlarını standart 16 pin OBD2 giriş kullanan arıza tespit cihazlarına aktarmak için geliştirilmiş açık uçlu bir bağlantı adaptörüdür.Kablo üzerinde CAN High, CAN Low, K-Line, +12V güç ve şase bağlantıları için ayrı iletken uçlar bulunur
Universal Motosiklet OBD2 Kablosu Ne İşe Yarar?
Motosiklet üreticileri diagnostik bağlantılarda farklı soket biçimleri ve pin dizilimleri kullanabilir. Standart 16 pin OBD2 girişli bir cihaz, marka özel motosiklet soketine çoğu zaman doğrudan bağlanamaz.
Universal dönüştürücü kablo, motosiklet üzerindeki doğru diagnostik hatların ayrı ayrı alınarak standart OBD2 sokete taşınmasını sağlar. Bu yapı özellikle hazır marka adaptörünün bulunmadığı, tesisat üzerinden ölçüm yapılması gereken veya özel bağlantı hazırlanacak durumlarda kullanılabilir.
- Motosiklet diagnostik hatlarını standart OBD2 sokete aktarır.
- CAN-BUS ve K-Line bağlantı senaryolarında kullanılabilir.
- +12V güç ve şase hatlarının OBD2 cihazına taşınmasını sağlar.
- Hazır marka adaptörü bulunmayan bağlantılarda çözüm sunar.
- Uyumlu ELM327 ve profesyonel cihazlarla kullanılabilir.
- Atölye, servis ve elektronik teşhis çalışmalarına uygundur.
Hangi Motosikletlerde Kullanılır?
Universal motosiklet bağlantı kablosu, belirli bir marka veya soket tipine göre hazırlanmış tak-çalıştır adaptör değildir. Diagnostik haberleşme hatları tespit edilebilen ve kullanılan arıza tespit cihazı tarafından desteklenen farklı motosikletlerde bağlantı amacıyla değerlendirilebilir.
Kullanılabilirlik; motosikletin üretim yılına, ECU tipine, diagnostik protokolüne, elektrik tesisatına ve kullanılan diagnostik cihazın yazılım desteğine göre değişir. Her motosiklette CAN-BUS, K-Line veya standart OBD2 haberleşmesi bulunmayabilir.
Marka ve modele göre hazırlanmış doğrudan bağlantı adaptörlerini incelemek için motosiklet bağlantı kabloları kategorisine göz atabilirsiniz.

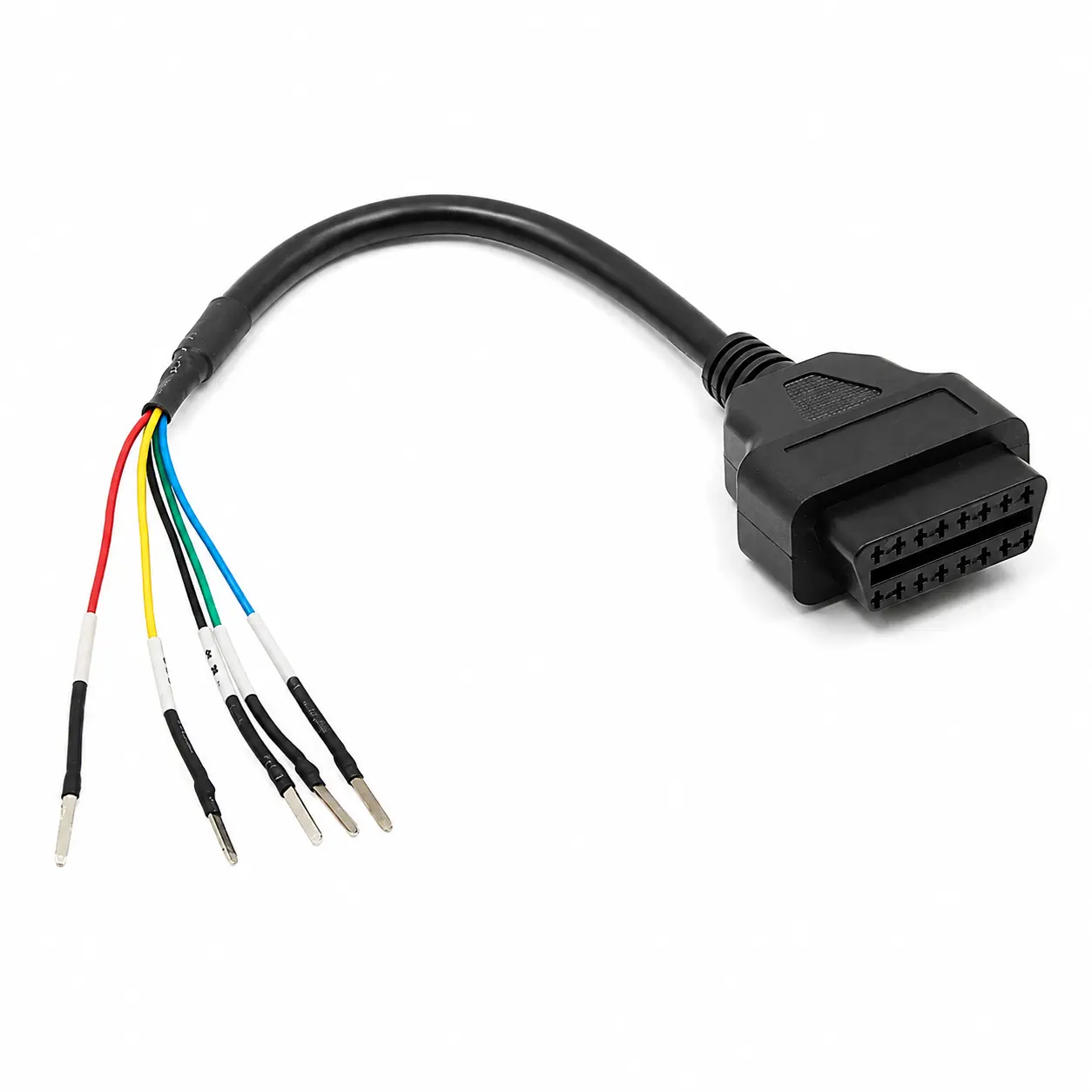

Açık Uçlu Universal Bağlantı
Kablonun motosiklet tarafında marka özel kalıplı bir soket yerine ayrı iletken uçlar bulunur. Bu uçlar, motosikletin doğrulanmış diagnostik pinlerine uygun bağlantı yöntemiyle bağlanır.
Açık uçlu yapı farklı bağlantı senaryolarında esneklik sağlar; ancak yanlış pine bağlantı yapılması elektronik kontrol ünitesine, diagnostik cihaza veya motosiklet tesisatına zarar verebilir.
Standart 16 Pin OBD2 Soket
Adaptörün cihaz tarafında standart 16 pin OBD2 soket bulunur. Uyumlu arıza tespit cihazı bu sokete bağlanarak motosikletten aktarılan güç ve haberleşme hatlarını kullanır.
Soketin OBD2 biçiminde olması, bağlanan her otomobil arıza tespit cihazının motosikletle iletişim kuracağı anlamına gelmez. Diagnostik cihazın ilgili protokolü ve motosiklet ECU sistemini desteklemesi gerekir.
CAN-BUS Haberleşme Desteği
CAN-BUS kullanan motosikletlerde diagnostik iletişim için CAN High ve CAN Low hatlarının doğru şekilde belirlenmesi gerekir. İki hat ters bağlanmamalı ve elektrik şeması doğrulanmadan bağlantı yapılmamalıdır.
CAN hattının motosiklette bulunması tek başına teşhis garantisi vermez. Kullanılan cihazın haberleşme hızı, protokol yapısı ve motosiklet marka desteği de uyumlu olmalıdır.
K-Line Diagnostik Bağlantısı
Bazı eski veya belirli motosiklet ECU sistemleri diagnostik haberleşme için K-Line hattını kullanabilir. Ürün üzerindeki K-Line iletkeni, motosikletin doğrulanmış diagnostik K hattına bağlanmak üzere kullanılabilir.
K-Line haberleşmesi bulunan her motosiklet aynı komut yapısını kullanmaz. Yazılımın ve diagnostik cihazın ilgili üretici protokolünü desteklemesi gerekir.
Güç ve Şase Bağlantısı
Diagnostik cihazın çalışabilmesi için gerekli bağlantı senaryosunda +12V pozitif besleme ve şase hattı motosikletten OBD2 sokete aktarılabilir. Güç bağlantısından önce multimetre ile voltaj ve polarite kontrolü yapılmalıdır.
Pozitif ve negatif hatların ters bağlanması arıza tespit cihazına veya motosiklet elektroniğine zarar verebilir. Şase bağlantısı yalnızca doğrulanmış elektriksel toprak hattından alınmalıdır.
ELM327 ile Kullanım
Uygun donanım ve protokol desteğine sahip ELM327 cihazlarıyla temel diagnostik bağlantı kurulabilir. Bununla birlikte ELM327 cihazlarının donanım kalitesi, desteklediği protokoller ve yazılım uyumluluğu birbirinden farklıdır.
Kullanılan mobil veya bilgisayar uygulamasının motosiklet ECU sistemini desteklemesi gerekir. Yalnızca kablo bağlantısının yapılması, hata kodlarına veya canlı verilere kesin erişim sağlanacağı anlamına gelmez.
Profesyonel Diagnostik Cihazlarla Kullanım
Standart OBD2 giriş kullanan motosiklet destekli profesyonel diagnostik cihazlarla özel bağlantı hazırlanması için kullanılabilir. Fonksiyon kapsamı tamamen bağlanan cihazın yazılımına ve motosiklet desteğine bağlıdır.
Sistem taraması, canlı veri, aktif test, servis sıfırlama, adaptasyon veya kodlama gibi işlemler kablonun kendi özelliği değildir.

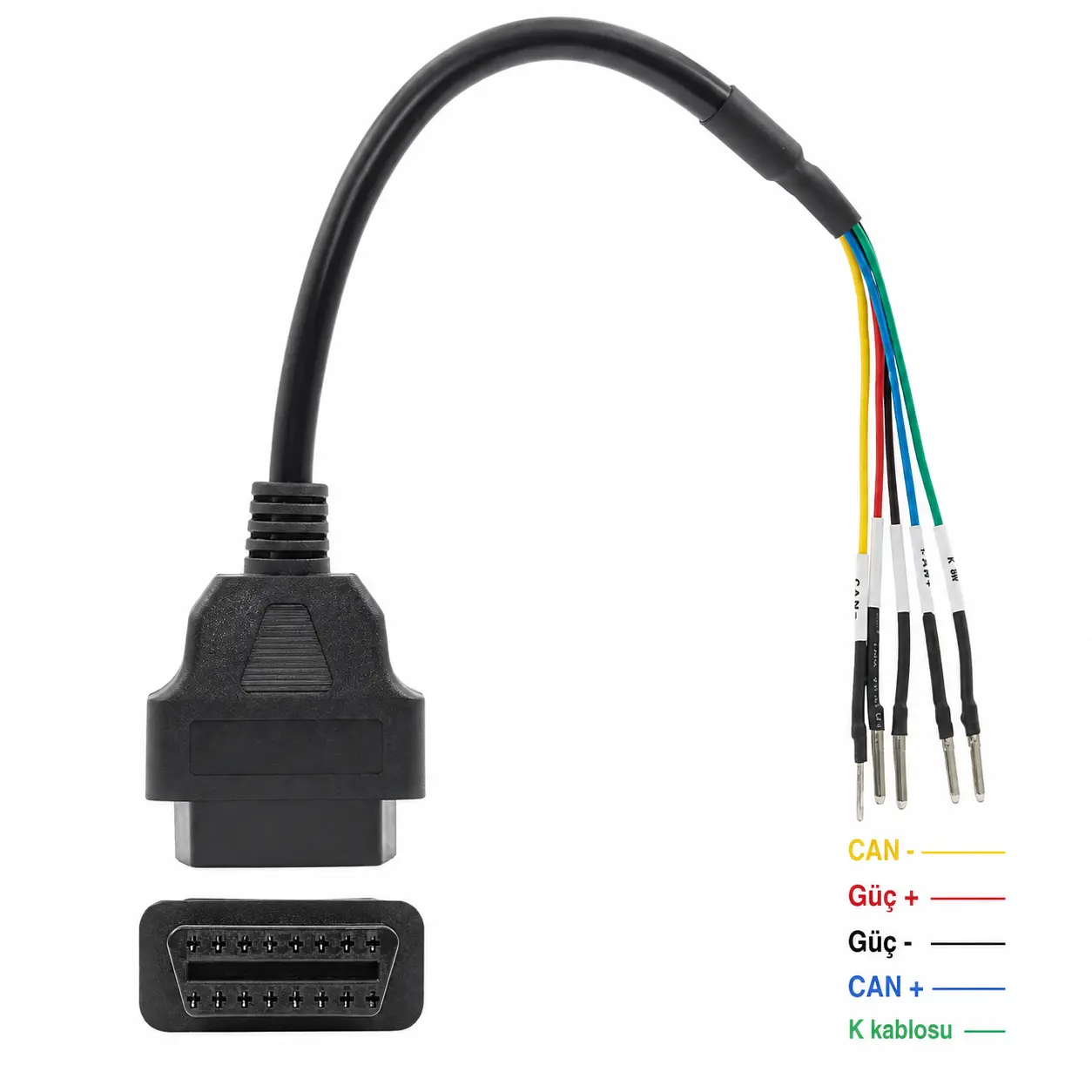

Kablo Renkleri ve Bağlantı Hatları
Üründe belirtilen renk kodları farklı bağlantı hatlarını ayırt etmeyi kolaylaştırır. Bununla birlikte üretim partisine göre kablo rengi değişebileceğinden yalnızca renk bilgisine güvenilmemelidir. Bağlantı öncesinde süreklilik ölçümü ve pin kontrolü yapılmalıdır.
| Kablo rengi | Belirtilen sinyal | Kullanım amacı |
|---|---|---|
| Sarı | CAN Low / CAN− | CAN-BUS düşük seviye diagnostik haberleşme hattı |
| Mavi | CAN High / CAN+ | CAN-BUS yüksek seviye diagnostik haberleşme hattı |
| Yeşil | K-Line | K-Line tabanlı diagnostik iletişim hattı |
| Kırmızı | +12V güç | Diagnostik cihaz için pozitif güç beslemesi |
| Siyah | Şase / Ground | Negatif güç ve elektriksel toprak bağlantısı |
Renk tablosu ürün üzerinde belirtilen genel kablo düzenini açıklamaktadır. Kesin bağlantı için kablonun OBD2 pinleri multimetreyle kontrol edilmeli ve motosikletin resmi elektrik şeması esas alınmalıdır.
Teknik Özellikler
| Ürün türü | Açık uçlu universal motosiklet diagnostik adaptörü |
|---|---|
| Cihaz tarafı | Standart 16 pin OBD2 soket |
| Motosiklet tarafı | Ayrı bağlantı iletkenleri |
| Haberleşme hatları | CAN High, CAN Low ve K-Line |
| Güç bağlantıları | +12V pozitif ve şase |
| Uyumlu cihaz türleri | Uygun ELM327 ve motosiklet destekli profesyonel diagnostik cihazlar |
| Gövde yapısı | Enjeksiyon kalıplı OBD2 soket gövdesi |
| Kablo kaplaması | Esnek ve yalıtkan plastik-kauçuk yapı |
| Kurulum türü | Elektrik şemasına göre manuel pin bağlantısı |
| Tak-çalıştır özelliği | Marka özel soket bulunmadığı için doğrudan tak-çalıştır değildir |
| Arıza tespit fonksiyonları | Kullanılan cihazın, yazılımın ve motosikletin desteğine bağlıdır |
| Yazılım veya lisans | Ürüne dahil değildir |
Uygun Sistemle Yapılabilecek İşlemler
Universal bağlantı kablosu yalnızca elektriksel ve fiziksel bağlantı sağlar. Aşağıdaki işlemler, bağlanan diagnostik cihazın ve kullanılan yazılımın ilgili motosikleti desteklemesi halinde gerçekleştirilebilir:
- Desteklenen motor ECU sistemine bağlantı kurma
- Arıza kodlarını okuma
- Arıza giderildikten sonra hata kodlarını silme
- Motor ve sensör canlı verilerini görüntüleme
- ECU parametrelerini kontrol etme
- Desteklenen sistemlerde komponent testi yapma
- Servis ve bakım fonksiyonlarına erişme
- Uygun cihazlarda adaptasyon değerlerini görüntüleme
- Diagnostik veri kaydı oluşturma
Bu fonksiyonların tamamı her motosiklette mevcut değildir. Fonksiyon kapsamı üretim yılına, ECU tipine, bağlantı protokolüne, diagnostik cihaz modeline ve yazılım sürümüne göre değişebilir.
Arıza Kodu Okuma ve Silme
Doğru bağlantı ve uyumlu diagnostik sistem kullanıldığında desteklenen kontrol ünitelerindeki hata kodları görüntülenebilir. Kodlar, problemin ilişkili olduğu sistem veya devre hakkında ön bilgi sağlar.
Arıza kodunun silinmesi ilgili problemin onarıldığı anlamına gelmez. Arıza devam ediyorsa silinen kod yeniden oluşabilir.
Canlı Veri Akışını İzleme
Diagnostik cihaz destekliyorsa motor devri, sıcaklık, voltaj, gaz kelebeği konumu, sensör değerleri ve farklı ECU parametreleri gerçek zamanlı olarak görüntülenebilir.
Görüntülenebilecek veriler her marka ve modelde farklıdır. Ölçülen değerler motosikletin teknik referanslarıyla birlikte değerlendirilmelidir.
Servis ve Bakım Fonksiyonları
Bakım sıfırlama, servis göstergesi, gaz kelebeği adaptasyonu, ABS işlemleri veya farklı özel fonksiyonlar kablonun değil, bağlanan diagnostik cihazın sunduğu özelliklerdir.
Belirli bir servis işlemine ihtiyaç duyuluyorsa kullanılacak cihazın motosiklet marka, model ve fonksiyon desteği satın alma öncesinde kontrol edilmelidir.
Kodlama ve Adaptasyon İşlemleri
Uygun profesyonel diagnostik sistemler bazı motosikletlerde kodlama, adaptasyon, öğrenme veya parametre ayarı sunabilir. Universal kablo bu fonksiyonları oluşturmaz; yalnızca doğru hatlara bağlantı kurulmasına yardımcı olur.
Kodlama veya adaptasyondan önce mevcut değerler kaydedilmeli, mümkünse yedek alınmalı ve bilinmeyen modüllerde rastgele değişiklik yapılmamalıdır.
Bağlantı Öncesinde Yapılması Gereken Kontroller
- Motosikletin doğru servis veya elektrik şemasını temin edin.
- Diagnostik CAN, K-Line, +12V ve şase pinlerini kesin olarak belirleyin.
- Motosikletin kontağını kapatın ve anahtarı çıkarın.
- Multimetre kullanarak güç hattı ile polariteyi doğrulayın.
- Kablo uçlarının OBD2 soketindeki karşılığını süreklilik testiyle kontrol edin.
- Kullanılmayan iletken uçları birbirine temas etmeyecek şekilde yalıtın.
- Bağlantıları motosikletin doğrulanmış diagnostik hatlarına uygulayın.
- OBD2 cihazını bağladıktan sonra kontağı açın.
- Diagnostik yazılımda doğru marka, model ve ECU seçimini yapın.
Yanlış Bağlantı Riski
Açık uçlu universal kabloda bağlantılar kullanıcı tarafından yapıldığı için pinlerin yanlış belirlenmesi önemli bir risk oluşturur. +12V hattının CAN veya K-Line girişine verilmesi elektronik hasara neden olabilir.
Elektrik şeması bulunmayan veya pin görevleri kesin olarak belirlenemeyen motosikletlerde deneme-yanılma yöntemiyle bağlantı yapılmamalıdır.
Diğer Diagnostik Bağlantı Kabloları
Otomobil, ticari araç, motosiklet, tarım makinesi ve iş makinesi için farklı OBD2 adaptörlerini incelemek üzere diagnostik bağlantı kabloları kategorisine göz atabilirsiniz.
Hazır marka özel adaptörün bulunduğu motosikletlerde açık uçlu bağlantı yerine doğrudan uyumlu soket kullanılması daha pratik ve güvenli olabilir.
Önemli Kullanım ve Güvenlik Notu
Bu ürün doğrudan tüm motosikletlerle çalışan tak-çalıştır bir diagnostik kablo değildir. Açık uçlu iletkenlerin motosikletin doğrulanmış diagnostik pinlerine doğru biçimde bağlanması gerekir.
Kablo, kullanılan ELM327 veya profesyonel arıza tespit cihazına yeni marka, protokol ya da fonksiyon desteği kazandırmaz. İletişim kurulabilmesi için cihazın ve yazılımın ilgili motosiklet ECU sistemini desteklemesi gerekir.
Bağlantı yapılmadan önce voltaj, polarite ve pin görevleri multimetreyle kontrol edilmelidir. Yanlış güç veya haberleşme bağlantısı motosiklet ECU sistemine ve diagnostik cihaza zarar verebilir.
Airbag/SRS veya ABS gibi güvenlik sistemlerinde yalnızca hata kodunu silmek onarım anlamına gelmez. Arızanın kaynağı uygun ekipman ve teknik yöntemlerle kontrol edilmelidir.
Kodlama, adaptasyon veya parametre değişikliğinden önce mevcut değerler yedeklenmeli ve bilinmeyen modüllerde rastgele işlem yapılmamalıdır.
Çevrim içi hesap, lisans, üyelik, üretici sunucu erişimi, diagnostik yazılım ve kullanıcı yetkisi gerektiren işlemler kullanıcıya aittir ve ürüne dahil değildir.
Paket İçeriği
- 1 adet açık uçlu Universal Motosiklet OBD2 dönüştürücü kablo
ELM327 cihazı, profesyonel arıza tespit cihazı, multimetre, bağlantı aparatı, motosiklet marka soketi, diagnostik yazılım, lisans ve çevrim içi hesap ürüne dahil değildir.
Kimler İçin Uygundur?
- Motosiklet elektrik ve elektronik sistemlerinde deneyimli teknisyenler
- Motosiklet bakım ve onarım servisleri
- Özel diagnostik bağlantı hazırlayan profesyonel kullanıcılar
- Hazır marka adaptörü bulunmayan motosikletlerle çalışan atölyeler
- CAN-BUS ve K-Line pin bağlantı bilgisine sahip kullanıcılar
- Multimetre ve elektrik şeması kullanabilen servis personeli
- Diagnostik adaptör seti oluşturan mobil servisler
Sıkça Sorulan Sorular
Bu kablo bütün motosikletlerle doğrudan uyumlu mudur?
Hayır. Ürün marka özel tak-çalıştır soket değildir. Motosikletin diagnostik pinleri belirlenerek CAN, K-Line, güç ve şase hatlarına manuel bağlantı yapılması gerekir.
Kablo tek başına arıza tespiti yapar mı?
Hayır. Ürün yalnızca motosiklet ile OBD2 girişli diagnostik cihaz arasında bağlantı kurulmasını sağlar. Arıza tespiti için uyumlu cihaz ve yazılım gerekir.
ELM327 ile kullanılabilir mi?
Uygun protokol desteğine sahip ELM327 cihazlarıyla kullanılabilir. Ancak ELM327 donanımının ve kullanılan uygulamanın ilgili motosiklet ECU sistemini desteklemesi gerekir.
Kablo CAN-BUS ve K-Line destekliyor mu?
Üzerinde CAN High, CAN Low ve K-Line için ayrı bağlantı iletkenleri bulunur. Hangi hattın kullanılacağı motosikletin diagnostik sistemine göre belirlenmelidir.
Kablo renklerine göre doğrudan bağlantı yapılabilir mi?
Yalnızca renk bilgisine güvenilmemelidir. Üretim serisine göre renkler değişebilir. OBD2 pinleri süreklilik ölçümüyle, motosiklet tarafı ise elektrik şeması ve multimetreyle doğrulanmalıdır.
Yanlış bağlantı cihaza zarar verir mi?
Evet. +12V, şase veya haberleşme hatlarının yanlış bağlanması arıza tespit cihazına, sigortalara veya motosikletin elektronik kontrol ünitesine zarar verebilir.
Kabloyla hata kodları silinebilir mi?
Hata silme işlemi kablonun değil, bağlanan arıza tespit cihazının ve yazılımın fonksiyonudur. İlgili motosiklet destekleniyorsa hata kodları okunabilir ve arıza giderildikten sonra silinebilir.
Ürünle birlikte diagnostik cihaz veya yazılım geliyor mu?
Hayır. Paket yalnızca Universal Motosiklet OBD2 dönüştürücü kablodan oluşur. Diagnostik cihaz, yazılım, lisans ve diğer bağlantı ekipmanları ürüne dahil değildir.
